弱电井环境监测系统
随着计算机及信息化技术的发展，计算机系统数量与日俱增，其配套的环境设备也日益增多， 这对办公写字楼的信息化支撑提出了更高的要求，对于早期修建的办公楼，由于没有规划考虑到如此众多的现代办公的信息化设备以及辅助设备需求，许多弱电井的位置以及线缆预留空间不足，导致弱电井中各类线缆数量众多，弱电井中的环境复杂，存在严重的安全隐患，针对此类现象，纵横通弱电井环境监测系统通过在弱电井内安装智能传感器，实时采集弱电井中的核心环境参数，若发现异常及时发出告警信息通知管理人员及时处理，充分保障弱电井内设备安全运行，避免安全事故的发生。
背景需求/ Solution background
随着信息技术的发展，现代智能化办公大楼是建设办公大楼的一个普遍标准，智能办公写字楼在设计时已囊括了智能通信技术、智能楼宇系统等现代技术实现对整体建筑的智能化控制，然而对于早期修建的办公楼，由于没有考虑现代办公的众多的信息化需求，如：弱电井位置、综合布线空间等整体设计布局考虑不周，导致在大楼开启使用后，弱电井中各类通讯线缆路数量过多，而且相互交叉错综复杂，甚至有的项目为了节省铺设线缆，多条线路共用一条线缆，导致线缆超负荷运行，存在严重的安全隐患，因此需要一套完善的环境监测系统实现对弱电井区间的全方位监控，保证办公弱电井内智能设备及通讯线缆安全运行。
方案目标/ Solution Objective
一般在我们的办公楼每层楼的中间位置均有一个垂直的井道或者小房间，专门用于安装弱电线缆设备，包括：电话线、网络线缆、有线电视线路以及消防系统线路等低压线路，同时会安置一些通讯设备，如：网络交换机、程控电话交换机、光纤服务器等，如果一旦弱电间中的设备一旦发生故障，这将直接影响整栋大楼的通信或者网络的正常使用，对工作和生活造成极大的影响，纵横通弱电间动环监控系统主要解决以下问题：
- 设备故障
- 电源异常
- 网络异常
- 通讯设备故障
- 环境异常
- 环境温度超高
- 环境湿度超限
- 漏水事故发生
- 安全问题
- 门体未关闭
- 异常入侵告警
- 消防异常报警
方案设计/ Solution design

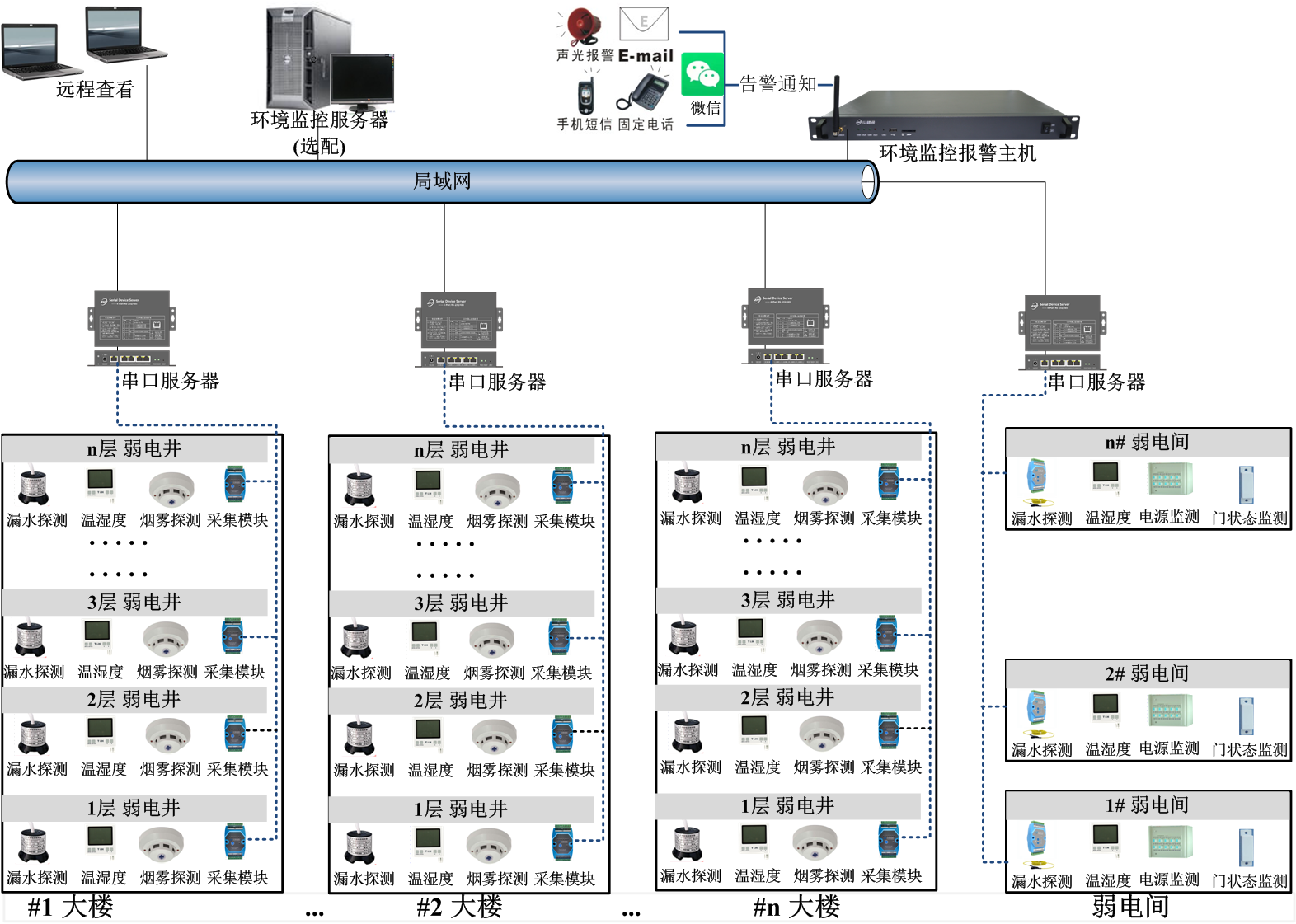

针对弱电间存在的安全隐患问题，纵横通充分利用计算机网络技术、多媒体信息技术、自动化技术的结合方式，采用系统工程的观点对弱电间的环境结构、设备类型和管理模式三个方面的要素的综合考虑以及它们的内在联系进行优化组合，设计出一套稳定可靠、高效方便、投资合理的弱电井解决方案，监控对象包括：通信电源、温湿度传感器、泄漏探测器、烟雾探测器、门磁探测等，保证大楼管理人员及时准确地掌握弱电间环境情况，如果出现异常可及时采取相应的措施，确保弱电间的安全运行。其系统拓扑图如下：
主要功能/ Solution Functions
1、弱电井电源监测：实时监测弱电间重要设备的电源通断情况，判断核心通信设备是否有断电，电源异常时即刻发出告警。
2、弱电井温湿度监测：实时探测弱电间的环境温度、湿度状态，若监测到异常（超过设定阈值的上/下限），系统立即发出告警信息。
3、烟雾报警探测：实时监控弱电间内的消防报警情况，提供历史记录供查询，当发生消防报警，即以设定的方式发出告警。
4、弱电井门状态：实时探测弱电间门的开关状态，对于门未关闭或被非法打开，系统及时产生告警，远程实时掌控弱电井的门禁正常状态。
2、弱电井温湿度监测：实时探测弱电间的环境温度、湿度状态，若监测到异常（超过设定阈值的上/下限），系统立即发出告警信息。
3、烟雾报警探测：实时监控弱电间内的消防报警情况，提供历史记录供查询，当发生消防报警，即以设定的方式发出告警。
4、弱电井门状态：实时探测弱电间门的开关状态，对于门未关闭或被非法打开，系统及时产生告警，远程实时掌控弱电井的门禁正常状态。
方案特点/Solution Features
...
实时监测弱电井内环境、安防状态
...
24小时不间断监监测，彻底解决人为疏漏问题
...
高精度传感器实时监测报警，确保环境参数安全
...
设备接口统一，保证线路规范性
...
充分保障核心设备稳定运行，通讯安全稳定
...
实时告警及及时预警，有效避免故障发生
...
故障定位，实现故障点可视化跟踪
...
开放式、模块化设计，保证系统稳定性
...
通用的数据接口，便捷与第三方系统集成
...
。。。。。。
方案总结/Solution summary
纵横通弱电井环境监控系统采用三层架构：现场采集、数据传输和中心监控平台，主要通过通过TCP/IP的方式与监控管理中心进行数据传输（根据现场实际需要，亦可使用无需通讯模块），当弱电井中的设备运行状态异常或者有其它报警信号产生时，平台系统按定义的事件级别，通过现场告警设备对外发出含具体故障信息的报警提示。让运维管理人员及时收到报警信息，并根据信息提示内容和事件级别采取对应的处理措施，充分保障弱电井中的设备安全、稳定运行。
